AW气动执行器主要特点

AW系列气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，输出扭矩大，动作灵活平稳；活塞杆镀硬铬，有很好的耐磨性；所有滑动部件之 间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等转角行程阀门的启、闭和调节， 也可用于其它回转运动的场合，是实现工业管道自动化控制的理想装置。

标准参数

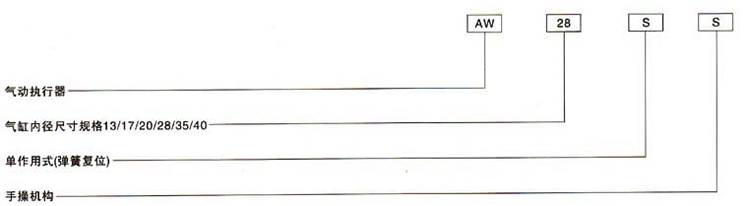

型号编制



型号选择

选用AW气动执行器时，先确定阀门启、闭时的扭矩，再根据阀门使用的流体介质，增加安全值。对清洁、润滑介质增加20%安全值；对水蒸汽或非润滑的 介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑的用气体输送的颗粒粒粉料介质增加100%安全值。然后根据气源工作压力，查找双作用或 单作用式扭矩表，可等到准确的执行器型号。单作用式输出扭矩表中，很小弹簧扭矩即为关闭阀门时的扭矩，很大弹簧扭矩即为打开阀门时的扭矩。

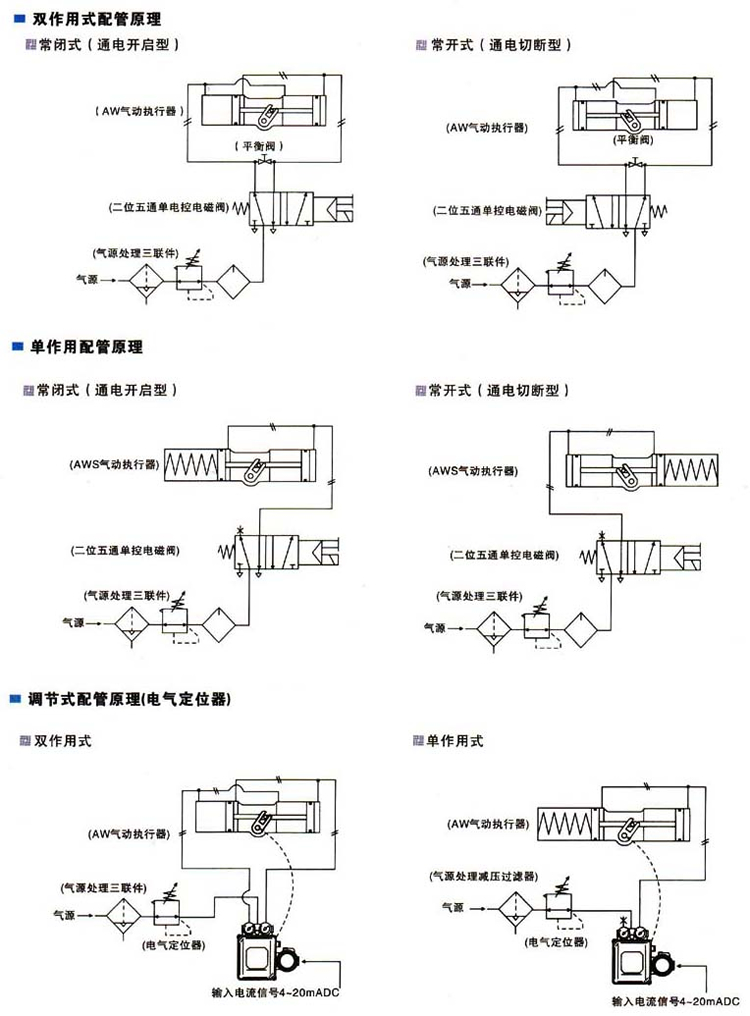

执行器及附件的功能和用途

1、双作用执行器：对阀门开启和关闭的两位式控制。

2、单作用执行器（弹簧复位）：在电路、气路切断或有故障时，自动关闭阀门。

3、双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能（可提供防爆型）。

4、单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开（可提供防爆型）。

5、限位开关回讯器：远距离传送阀门开或关位置的信号（可提供防爆型）。

6、电气定位器：根据电流信号（4-20mA）的大小对阀门的介质流量调节控制（可提供防爆型）。

7、气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制。

8、电气转换器：将电流信号转换万气压信号，与气动定位器配套使用（可提供防爆型）。

9、气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件起润滑作用。

10、手操机构：自动控制在不正常情况下可以手动操作阀门的启闭。

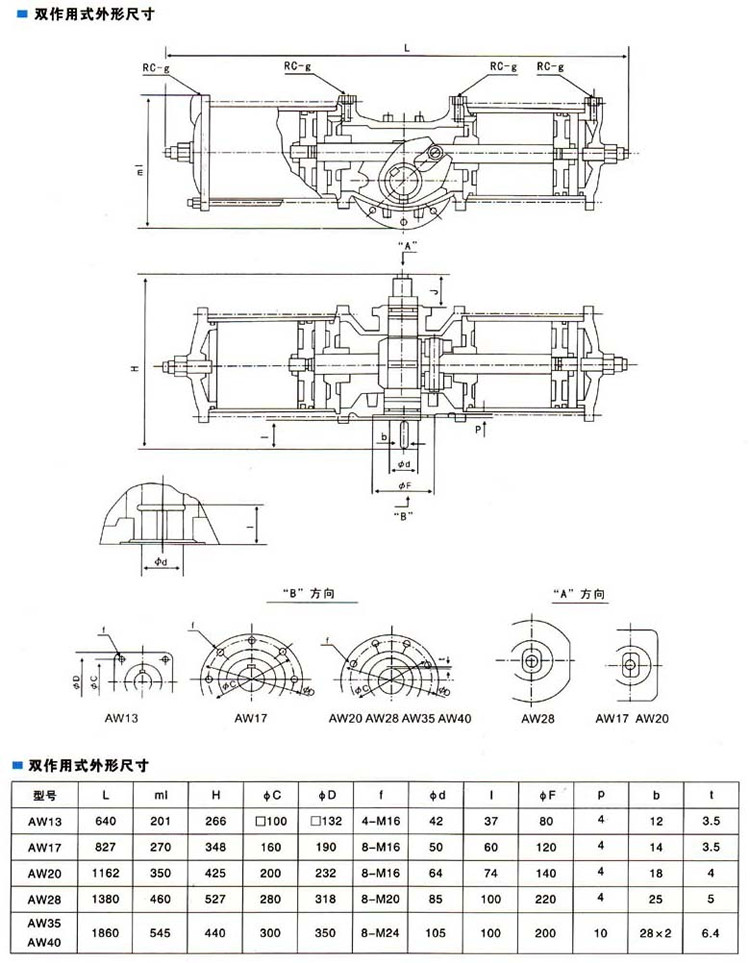

双作用式输出扭矩（N·M）

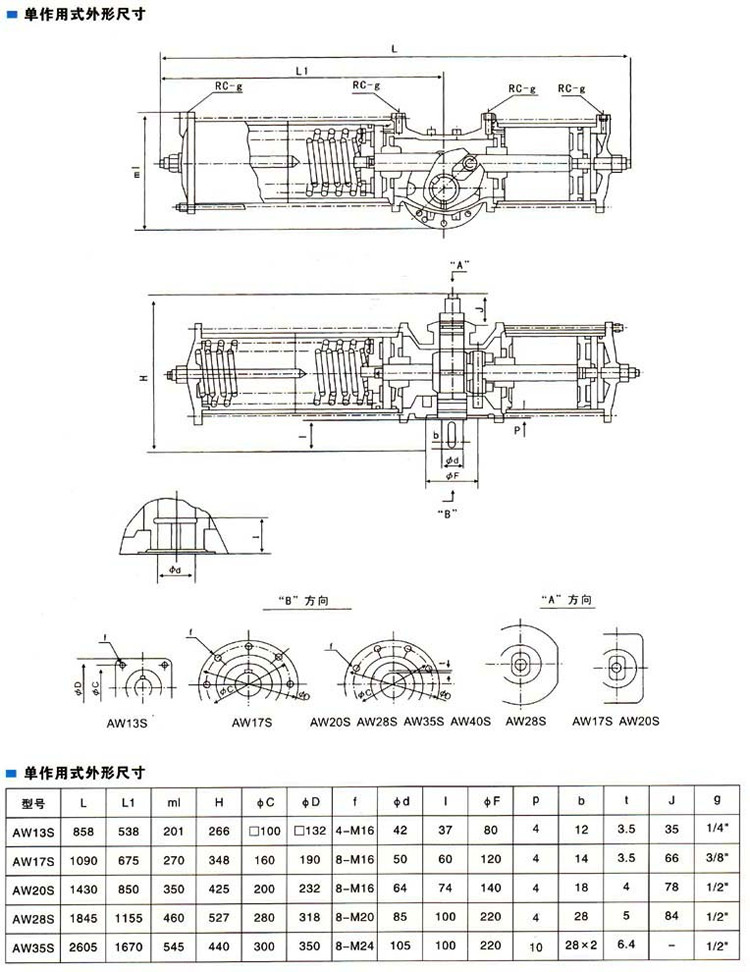

单作用式输出扭矩（N·M）

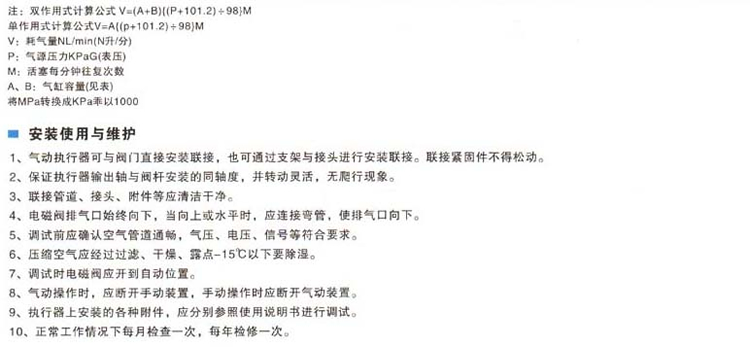

气缸容积及重量和耗气量计算
