XMS5000系列智能型速度显示变送仪表
| 本系列仪表的输入信号、特性、供电方式、工作环境、重量等参数请详见本手册附录部分《通用技术参数表 |
| ★ 适用范围 |
| 适配光电脉冲传感器，齿码盘磁感应信号，标准TTL或CMOS电平脉冲信号等各种速度传感器，适用于各种现场的转速和速度测量。 |
| ★ 功能特点 |
| ※ 通过硬件设定可适配以下任意一种速度传感器。 |
● 光电脉冲传感器，并可提供24V/50mA传感器电源，有效测量信号0-5KHZ。 ● 齿码盘磁感应信号：幅值和频率均随转速变化的交流正弦波信号。有效测量信号：幅值5mV-50V，频率0-5KHZ。 ● 标准TTL或CMOS电平脉冲信号：有效测量信号0-5KHZ。 |
※ 速度系列K（每转产生K个脉冲）可设定。 ※ 可带速度上、下限报警控制输出。 ※ 可带速度0-10mA、4-20mA、0-5V、1-5V隔离变送输出。 ※ 可带RS485/ RS232/ Modem隔离通讯接口。 ※ 也可接收速度脉冲编码器信号（两路相位相差90°的脉冲信号），识别转速方向，并具有计长和定长报警功能（订购本功能时需特别注明）。 |
★ XMS5000系列智能速度显示控制变送仪选型表 |
型 谱 | 说 明 | ||||||||
XMS | 速度显示控制变送仪表 | ||||||||
设计序列 | 5 | 开关电源 | |||||||
控制类型 | 0 | 不带控制报警 | |||||||
1 | 带二位控制或单限报警 | ||||||||
2 | 带三位控制或双限报警 | ||||||||
输入信 号类 型 | 0 | TTL电平或CMOS电平脉冲输入 | |||||||
1 | 齿码盘磁感应正弦波信号输入 | ||||||||
2 | 4 mA、20mA电流脉冲信号输入 | ||||||||
3 | A、B两路相位差90°的脉冲编码器信号 | ||||||||
9 | 用户特殊要求的输入 | ||||||||
变送输| 出类 型 | 0 | 无变送输出 | |||||||
5 | 0～10mA变送输出 | ||||||||
6 | 4～20mA变送输出 | ||||||||
7 | 0～5V变送输出 | ||||||||
8 | 1～5V变送输出 | ||||||||
9 | 特殊规格变送输出 | ||||||||
外形结 构类 型 | 160×80×80mm横表 | ||||||||
V | 80×160×80mm竖表 | ||||||||
F | 96×96×110mm方表 | ||||||||
S | 96×48×110mm横表 | ||||||||
SV | 48×96×110mm竖表 | ||||||||
变 送 器配电电源 | 缺省为不带直流电源输出 | ||||||||
P | 带24V(25mA)直流电源输出 | ||||||||
| 供电电源220VAC | |||||||||
D | 供电电源24VDC | ||||||||
通讯接 口类 型 | 备注：外形结构为S、SV的仪表不具有此项功能。 | 不带通讯接口 | |||||||
| RS232 | RS232隔离通讯接口 | ||||||||
| RS485 | RS485隔离通讯接口 | ||||||||
| MODEM | MODEM隔离接口 | ||||||||
| PRN | 串行标准打印接口 | ||||||||
特 殊 功能码 | □□□□ | 0000表示无特殊功能码， | |||||||
| ★示例说明： XMS5008FPRN0000 0～10.00m/s XMS5000系列智能速度显示控制变送仪，TTL电平或CMOS电平脉冲输入，显示量程0～10.00m/s，1-5V变送输出，96×96mm方表，供电电源220VAC，带串行标准打印接口，无特殊功能码。。 |
★ 仪表接线示意图 |

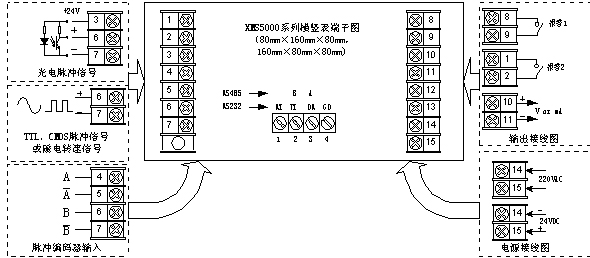

XMS5000系列接线图(Ⅱ) |

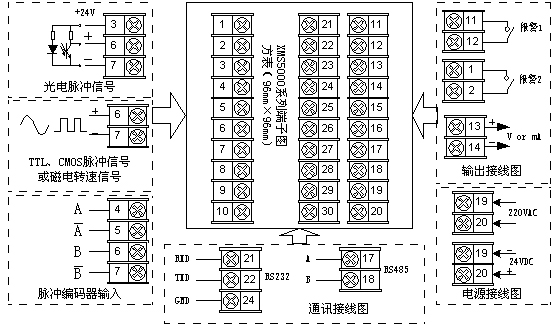

XMS5000系列接线图(Ⅱ)

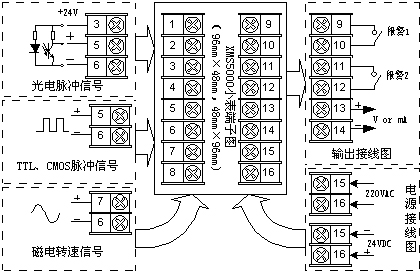

XMS5000系列接线图
